Die Truppenluftabwehr der NVA
Transport Ladefahrzeug 2T6
FRK 2K11
AZS 1S12
RLS 1S32
SR 2P24
|
|
Bild aus der DV- eine der wenigen Darstellung des TLFs mit Spriegelgestell,
Astabweiser und Plane. |
Einleitung
| |
Das Transport- Ladefahrzeug 2T6 diente Zum Transportt und zur Vorbereitung
endmontierter und vorbereiteter Fla-Raketen 3M8 in Zwischenbereitschaft oder
Endbereitschaft und zum Be und Entladen der Startrampen 2P 24 sowie
übernahme von Fla-Raketen vom Raketentransportfahrzeug 9T25. Da die
Fahrzeuge nur jeweils eine Rakete transportieren konnten, wurde zum Beladen
einer Startrampe TLF benötigt. Strukturmäßig befanden sich die 9T6 in den
Fla-Raketenzügen der FRBttrn und im Raketentransportzug der Technischen
Batterie. |
| |
|
| |

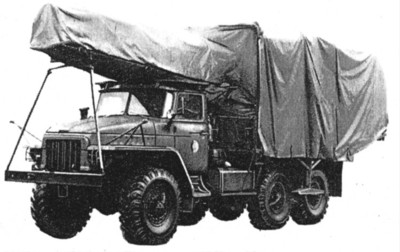

2T6 der russ. Streitkräfte - vorbereitet zum Beladen einer 2P24:
Spriegelgestell mit Plane sind nach hinten abgeklappt. Der Astabweiser zum
Schutz des Raketenbugs ist seitlich aufgeklappt. Photo: Korowin:
"Krug, die erste Generation" |

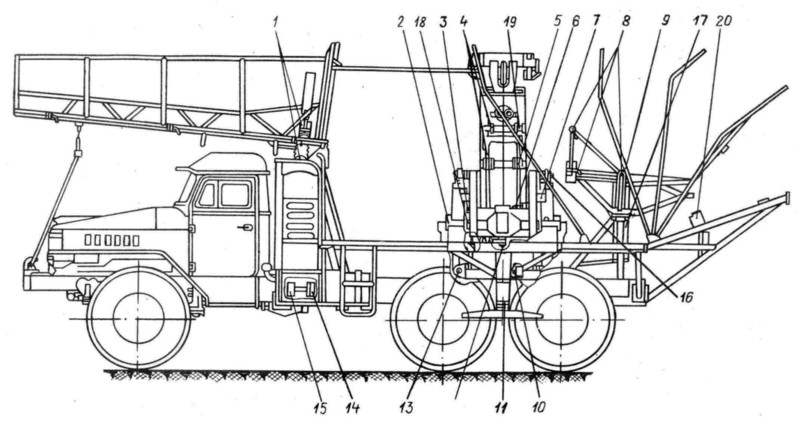

allgemeiner Aufbau
|
|
|
|
|

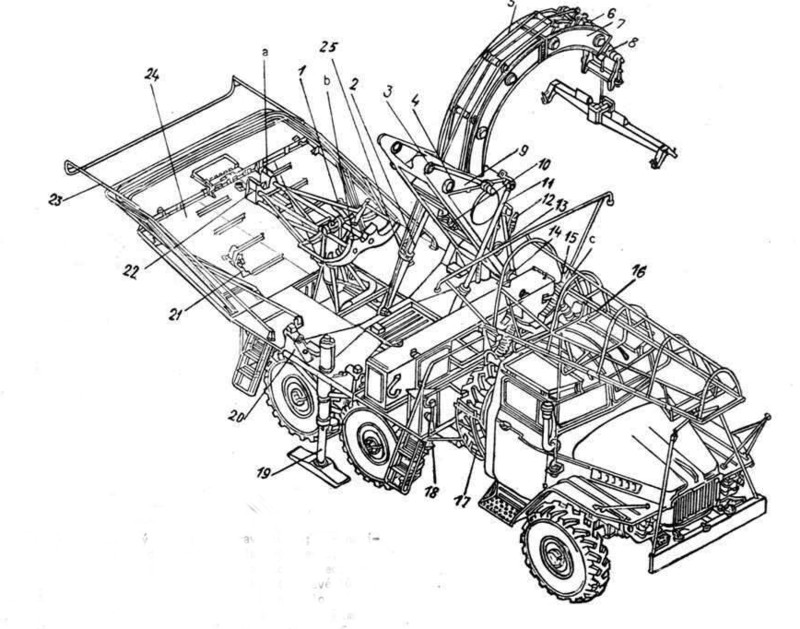

beide Darstellungen =
DV 2T6 der CSVA, aus einem tschischem Forum zu Bewaffnung und
Ausrüstung der CSVA (1) hintere
Halterung für die Fla-Rakete, (a,b,c) Verriegelung en der Rakete,
(2) Hydraulikgelenk, (3) Zurrbuchse des Trägers, (4) Winde,
(5/6) Seilzüge des Schwenkers (rechts/links, (7) Ausleger, (8)
Schwenker, (9) Träger, (10) Hydraulikzylinder der Schwenker,
(11) Hydraulikzylinder, (12) Schwenker, , (13) Winde, (14) linke
Zurrbuchse des Trägers, (15) vordere Halterung der Fla-Rakete,
(16) Schutzkorb mit Korbrahmen, (17) Ersatzrad, (18) rechter
Kontrollmechanismus, (19) Hydraulikstütze, (20) Trägerrahmen, (21)
Schelle, (22) hintere Auflage der Rakete, (23) Spriegelgestelle,
(24) hintere Arbeitsbühne |
|
|

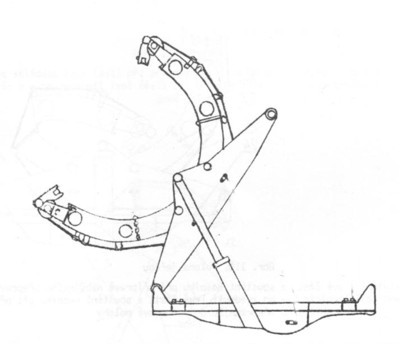

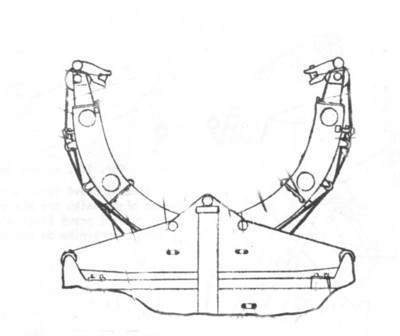

unten : Darstellung der Arbeitsweise des Krans des TLF 2T6 - Quelle w.o. |
|
| |
|
Taktisch technische Angaben |
|
Basisfahrzeug: Ural 375D Masse mit FRa: 13.460 kg Länge: 9,05 m
Breite: 3,08 m Höhe: 3,80 m Wattiefe: 1,50 m Überschreitfähikeit
0,7 m Wenderadius: 10,5 m Kaftstoffvorrat: 300+60l Fahrbereich: 570
km Bedienung: 2 Ausrüstung: Transport- und Spriegelgestell,
hydraulischer Kran mit Traverse, Horizonierungsanlage, Funkgerät R-123 |
| |
|
2T6 im Museum |
|

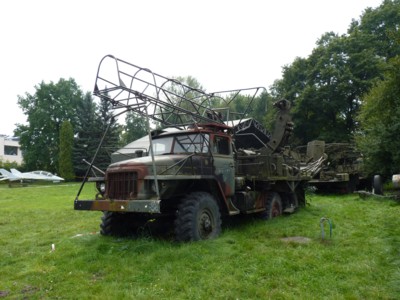

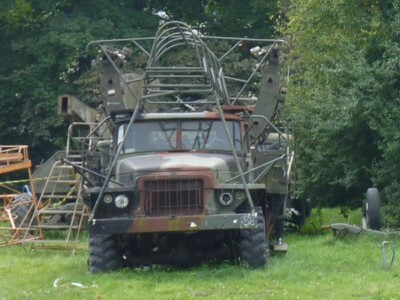

Wenn überhaupt zeigen viele Museen nur die Startrampe 2 P24. Im
Lutfahrtmuseum Krakau ist dagegen auch ein TLF 2T6 mit Spriegelgestell zu
sehen. Fotos: Ralf Wagner 2016 |
|
| |
|
2T6 auf NVA Paraden |
|

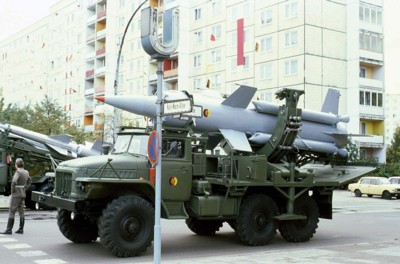

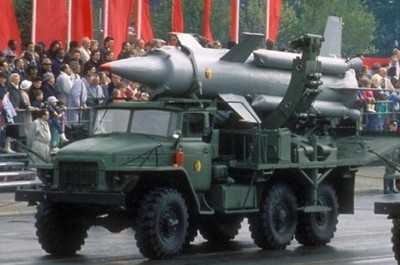

Bereits kurz nach der Einführung wurde der GRK 2K11 erstmals auf einer
Militärparade der NVA zu sehen. Dabei wurden jedoch die Spriegel und
Astabweiser entfernt, wodurch das TLF optisch bessser "in Szene gesetzt
wurde". Die Photos wurden mir von Archiv@Rose zur Verfügung gestellt. |
|
| |
|
Be- und Entladen mit 2 T6 |
|
Zu den wichtigsten Normen bei den FRK gehörten die Normzeiten für die
Übernahme der Fla-Raketen von den Raketentransportfahrzeugen und das Be-
bzw. Entladen der Startrampen mit den Fla-Raketen. Diese Normen wurden bis
zur Perfektion geübt und waren regelmäßiger Bestandteil Regimentsinterner
Leistungsvergleiche. Da man im Gegensatz zu den anderen Aktivitäten der
Fla-Raketenbatterie hier viel Aktion zu sehen war, war das auch ein
beliebtes Fotomotiv für die wenigen Reportagen, die zu den FRR 2K11

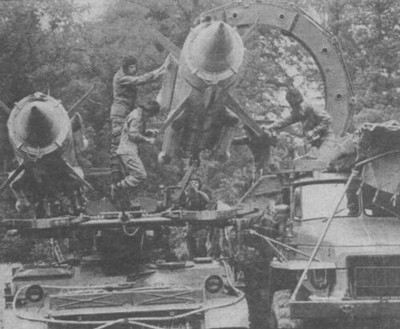

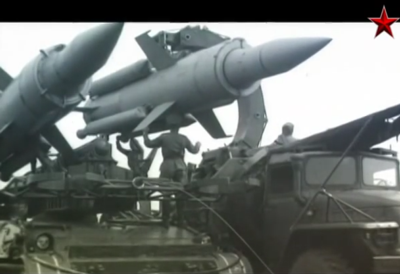

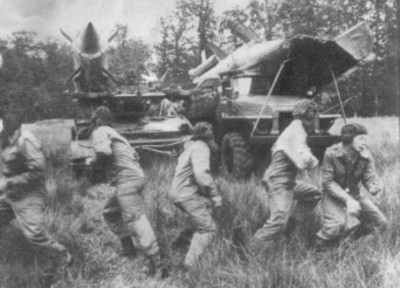

erschienen. (beide Fotos "Volksarmee"). Auf dem rechten Foto erkennt man
sehr gut dass der Astabweiser der Raketenspitze seitlich abgeklappt wurde.

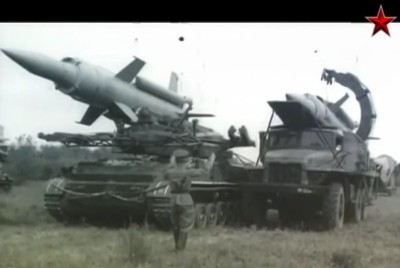

Darunter das Beladen mit 2T6 aus einem Film zur Entwicklung sowjetischer
Fla-Raketen des Senders "Telekanal Swesda" beim Beladen eier der ersten
Versionen des FRK. |
|
|
V.: 1.1 © Ralf Wagner 2017
|
